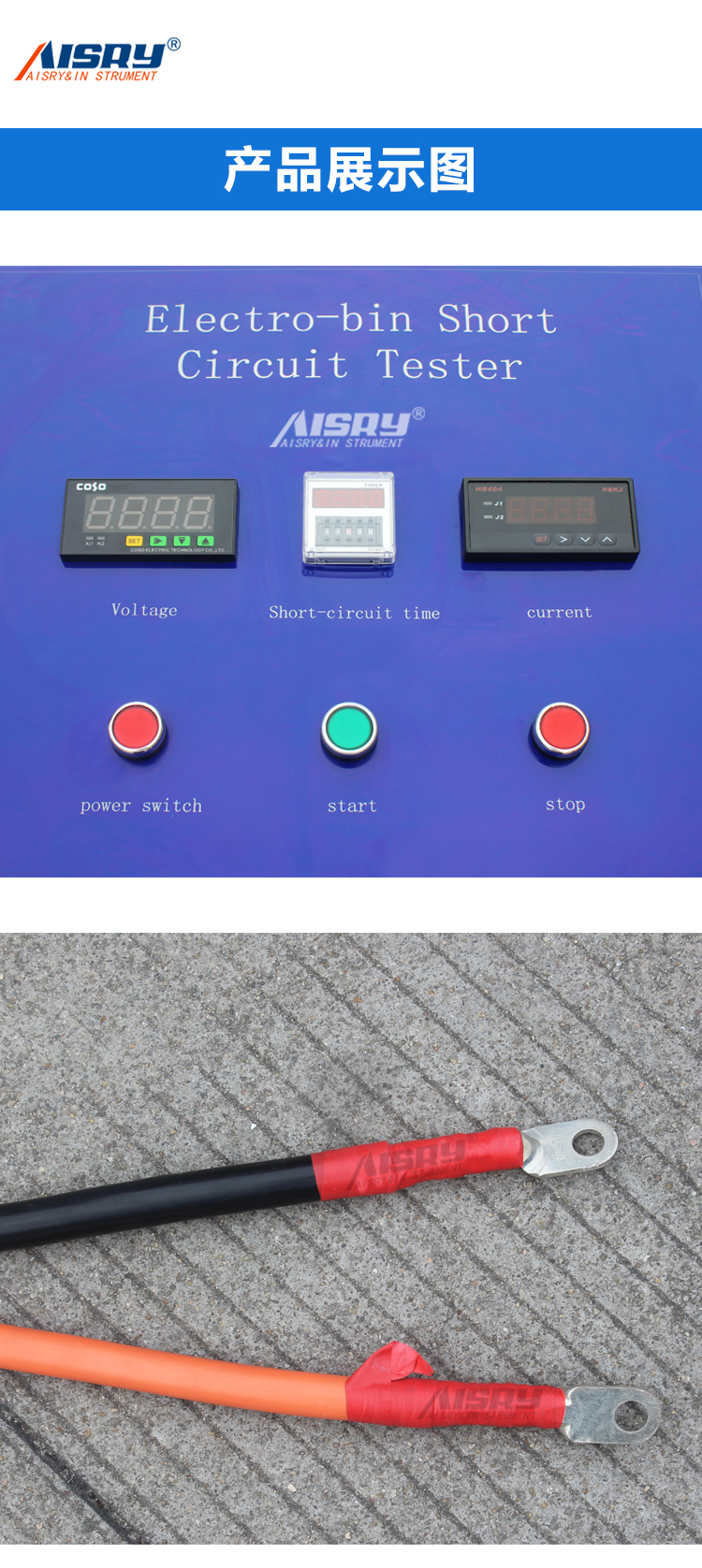

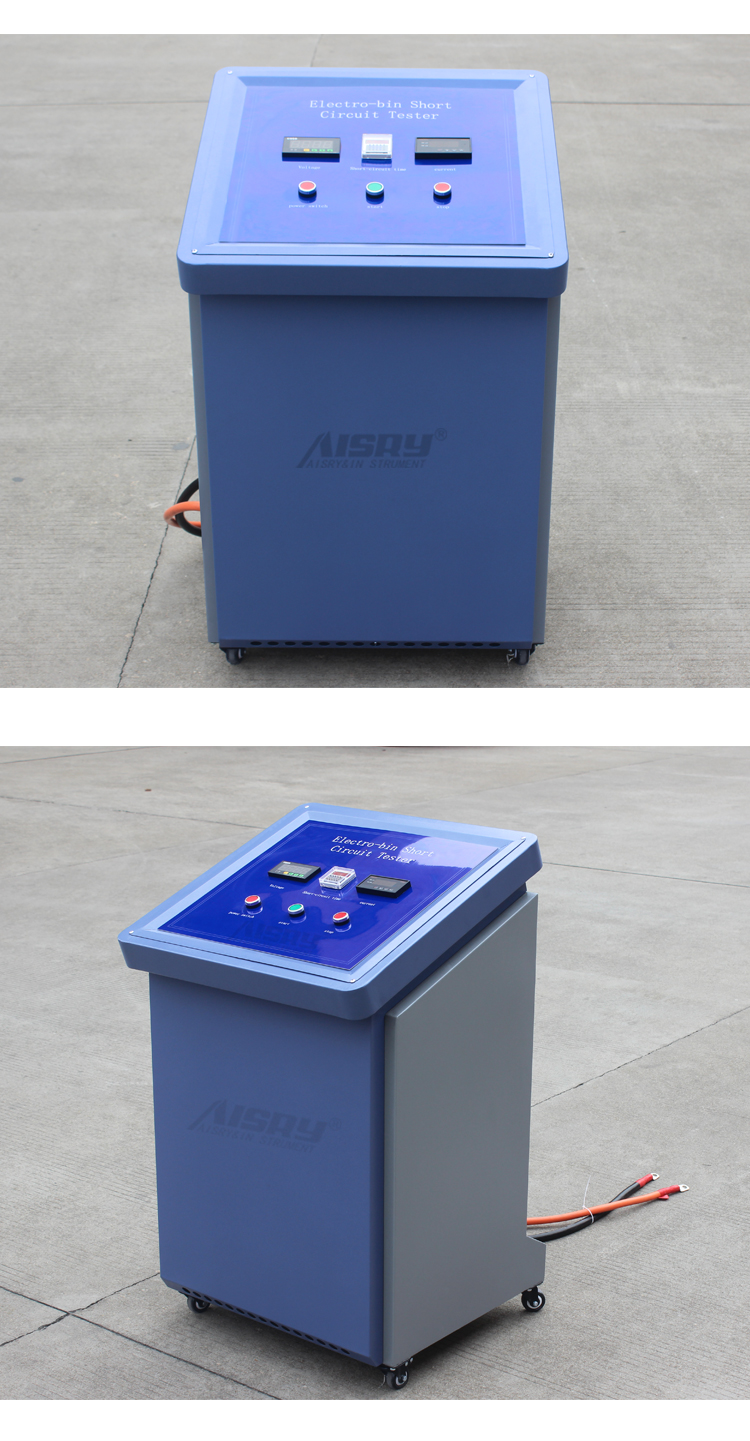

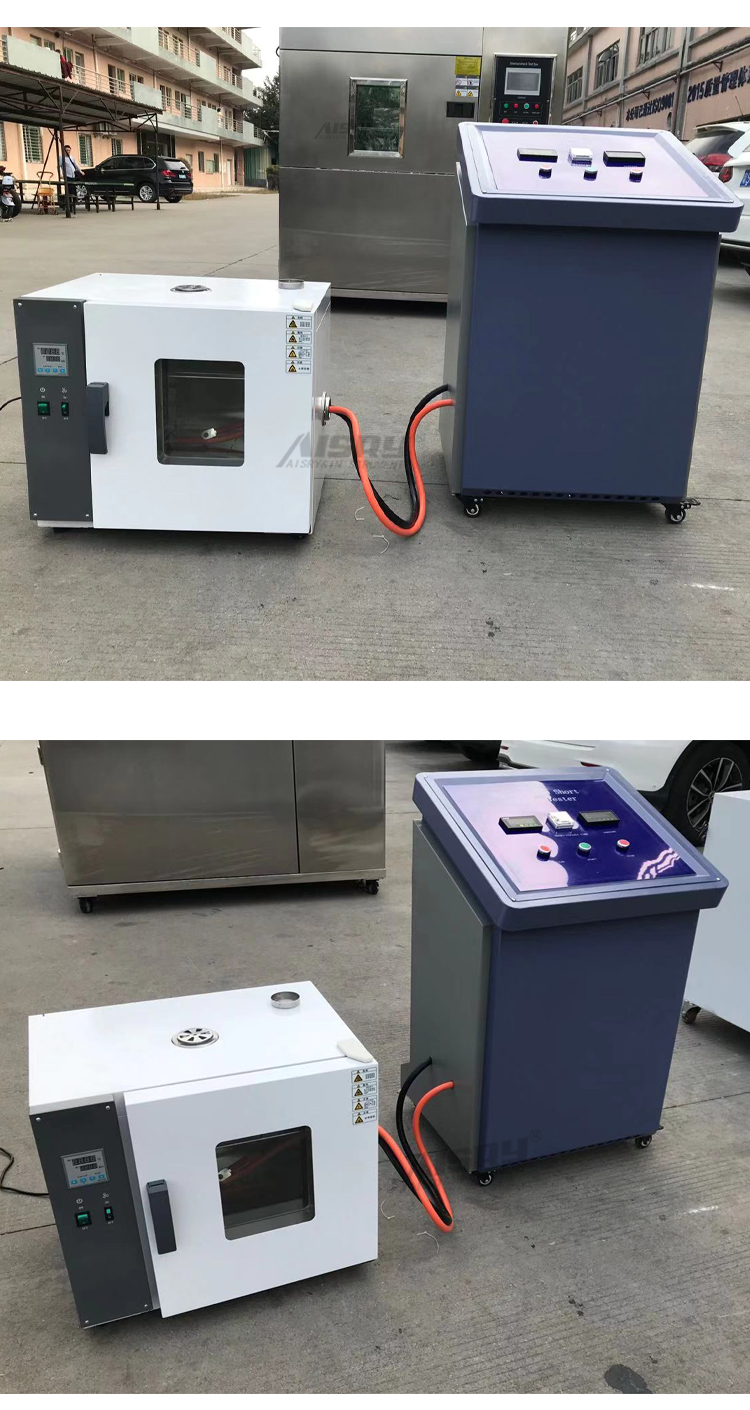

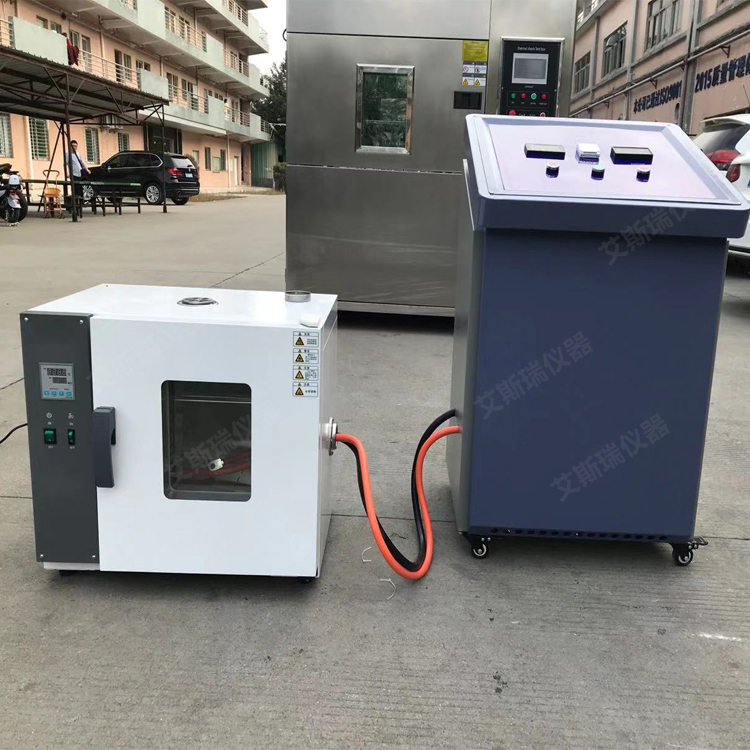

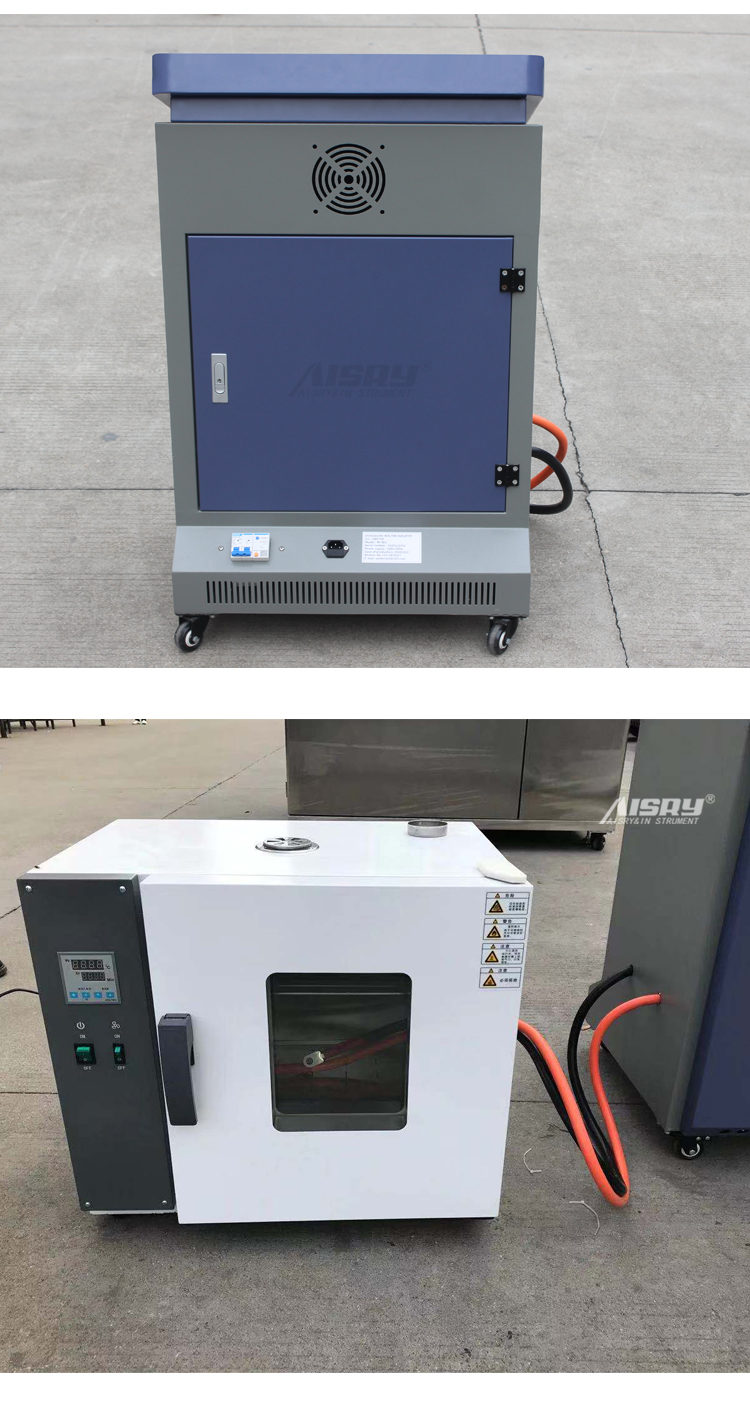

鋰電池短路測試
設計標準：遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計。
微信二維碼
服務熱線：189-2299-1715
在線留言：立即詢價
原理：遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤50m，從而獲得試驗要求的大短路電流；另外在短路裝置的線路設計上也必須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全鋼接線柱和內部鋼板導流，寬厚的鋼板有效提高散熱作用，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
依據標準：本儀器能滿足GB、IEC、EN、UN38.3、UL2054、QC/T742-2006、QC/T743-2006等測試方法之需求。
儀器規格說明
1、沖擊電壓：AC 1kv/1.2-50us(峰值)1min
2、直流響應時間：≤5us
3、裝置內阻：≤ 100mΩ
4、大短路電流：1000A，大充許通過電流4le,5seconds.
5、動作時間：吸合時間/釋放時間≯30ms
6、動作特性：冷態吸合電壓≯66%Us，冷態釋放電壓≯30%Us，≮5%Us
7、機械受命：30萬次
8、電受命：阻性負載5萬次，感性負載：阻性負載60%le，2萬次
9、工作環境：溫度-10℃~100℃濕度10~90%無凝露
10、防爆箱尺寸：350X350X350mm
11、機臺尺寸：500X500X700mm
12、使用電源：220V，50/60Hz,20A
