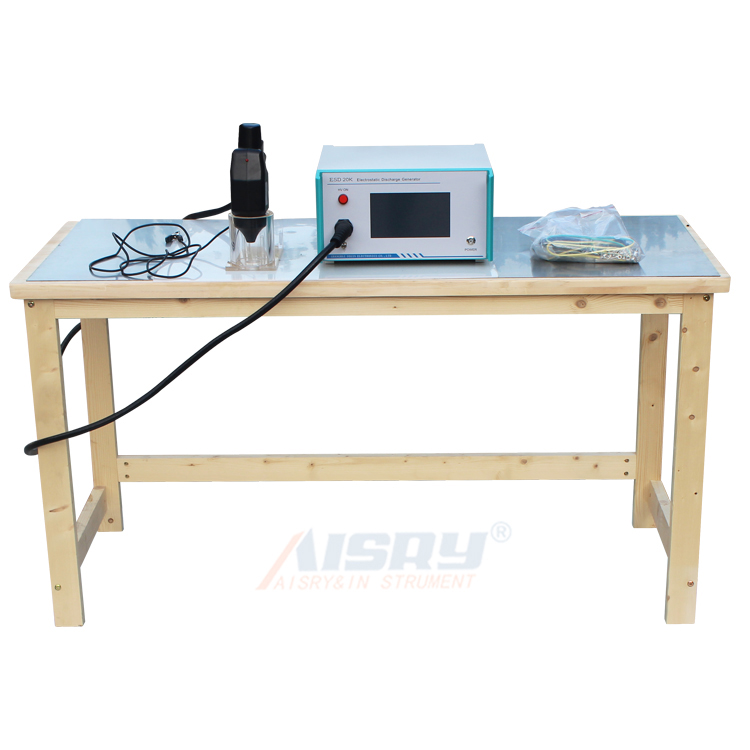

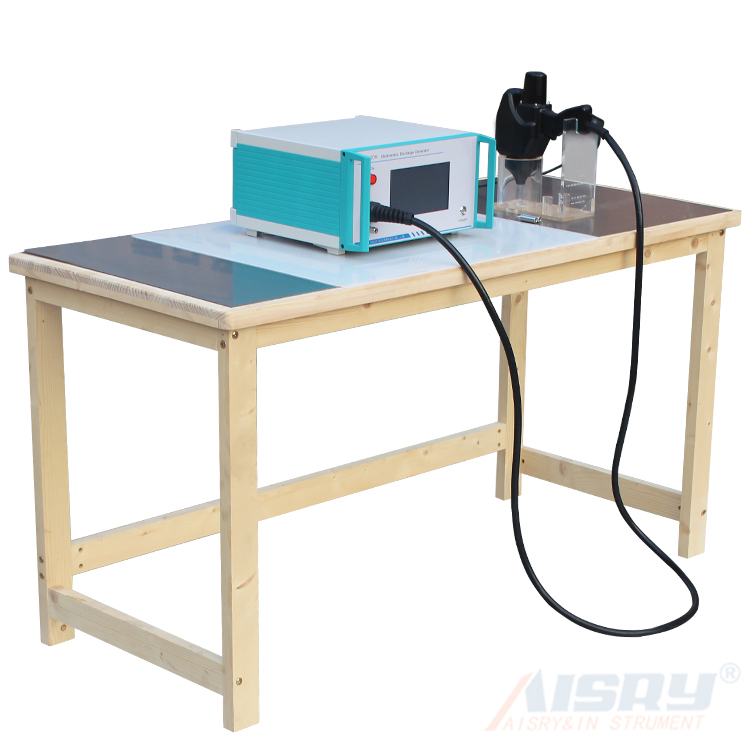

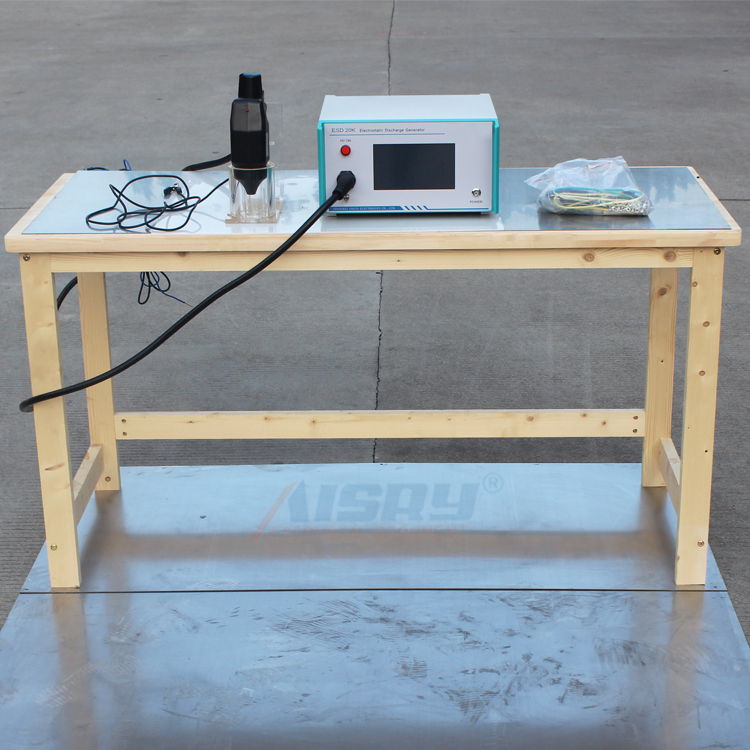

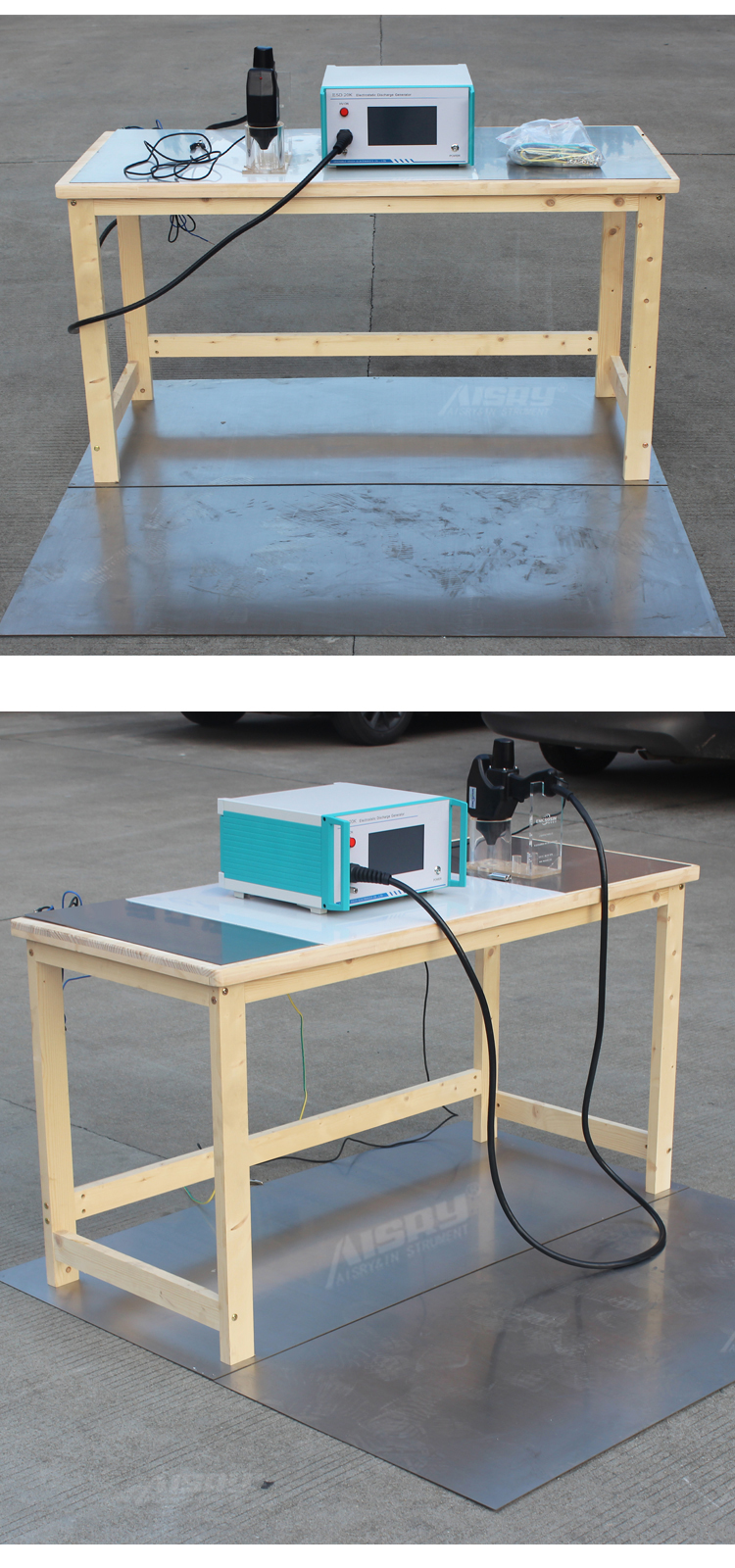

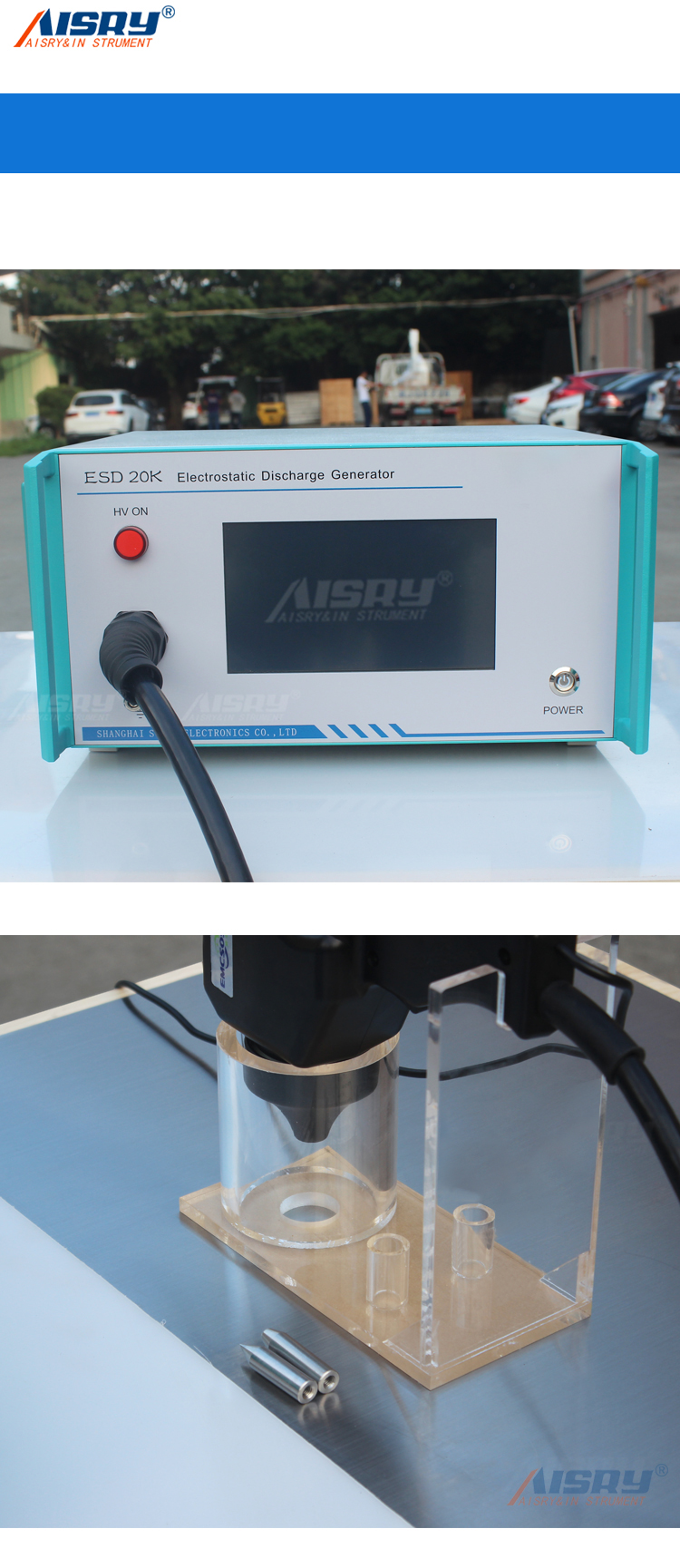

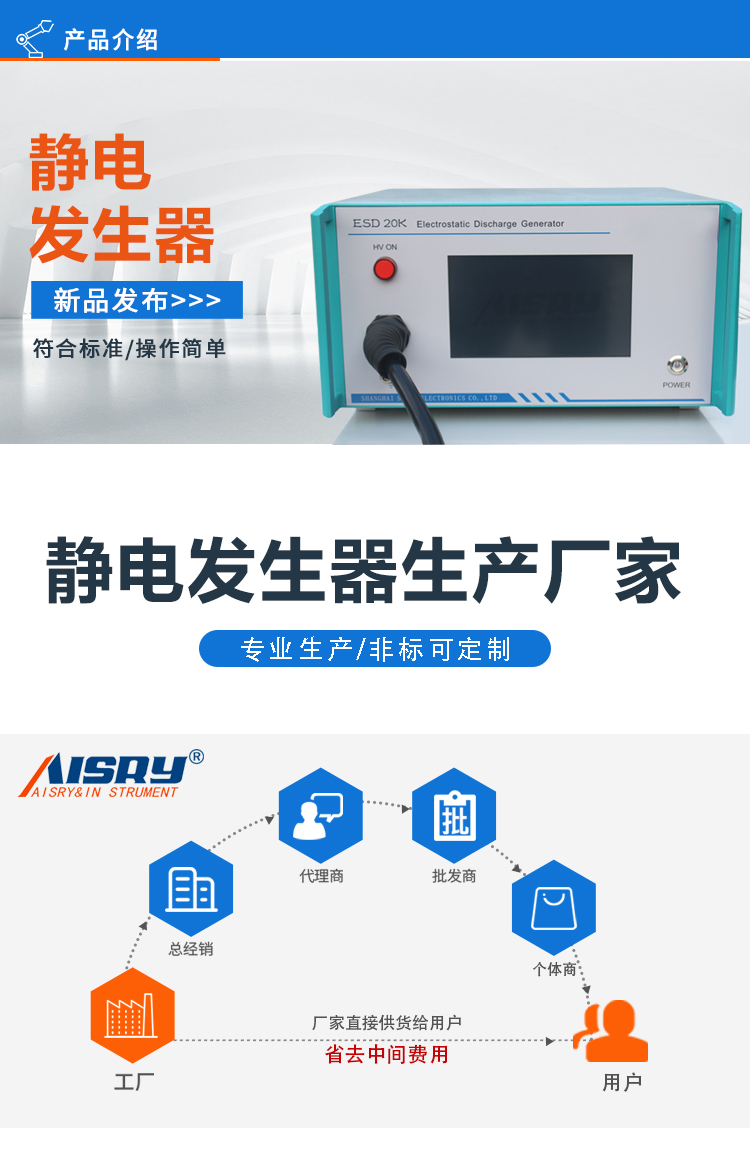

靜電放電器
靜電放電發生器 (ESD Generator) 或叫靜電放電模擬器(ESD Simulator)，俗稱靜電放電槍(ESD gun)是電磁兼容測量與試驗中靜電放電抗擾度(ESD immunity)試驗中的重要設備。
微信二維碼
服務熱線：189-2299-1715
在線留言：立即詢價
靜電放電發生器主要是應用于對系統級電子設備如手機、電腦的抗人體金屬模型靜電放電試驗。包括靜電發生器和靜電放電槍。靜電放電發生器中的靜電發生器的輸出即有正也有負，有的是正負可以轉換，它們的電壓雙極性高精度輸出連續可調。同時適用于更多的應用領域以及未來新標準的要求。所以靜電放電發生器可用于絕大多數電氣與電子設備的靜電放電試驗。
靜電放電發生器的基本要求：
儲能電容 (Cs+Cd)： 150 pF ±10%
放電電阻(Rd)： 330 歐姆 ±10%
充電電阻(Rc)： 50M與100M歐姆之間
輸出電壓：接觸放電8kV(標稱值)， 空氣放電15kV(標稱值)
輸出電壓示值的容許偏差：±5%
輸出電壓極性：正和負極性(可切換)
保持時間：至少5s
放電操作方式：單次放電(連續放電之間的時間至少1s)，為了探測的目的，發生器能至少20次/秒的重復頻率產生放電
